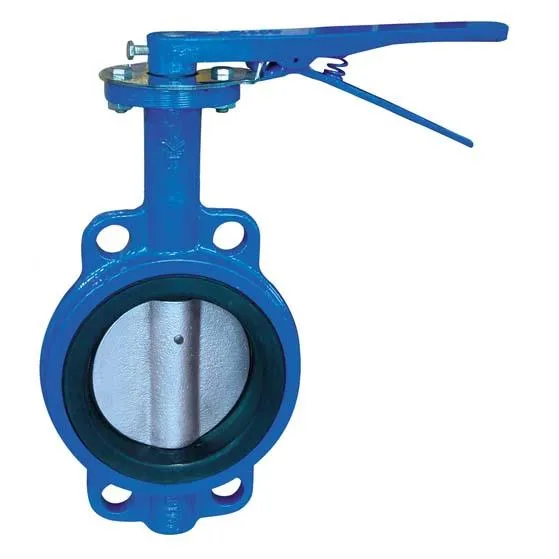

Wafer Butterfly Valve

Butterflyklampens sommerfuglplade er installeret i rørledningens diameterretning. I den cylindriske kanal af sommerfuglventillegemet roterer skivefjervilpladen rundt om aksen, og drejningsvinklen er mellem 0 og 90. Når drejningsvinklen er mellem 0 og 90 ...

Send forespørgsel

Butterflyklampens sommerfuglplade er installeret i rørledningens diameterretning. I den cylindriske kanal af sommerfuglventillegemet roterer diskfjervilpladen rundt om aksen, og drejningsvinklen er mellem 0 og 90. Når drejningsvinklen er mellem 0 og 90 er ventilen helt åben. Denne ventil er generelt installeret vandret. Klemmen sommerfuglventilen er enkel i struktur, lille i volumen og let i vægt og består af kun få dele. Ventilen kan kun tændes og slukkes hurtigt ved at dreje 90 grader. Operationen er enkel, og ventilen har gode væskestyringsegenskaber. Når sommerfuglventilen er i fuld åben stilling, er butterflypladetykkelsen den eneste modstand, når mediet strømmer gennem ventillegemet, så det trykfald, der frembringes af ventilen, er meget lille, så det har bedre flowstyringsegenskaber. Butterflyventil har elastisk tætning og metalforsegling. Elastisk tætningsventil, tætningsring kan indlagt på kroppen eller fastgjort til sommerfuglpladen.

Nominel størrelse		Ansigt til ansigt	STØRRELSE				Forbindelsesstørrelse
Nominel størrelse		Ansigt til ansigt	STØRRELSE				0.6MPa		1.0MPa		1.6Mpa
毫米	英寸	L	H	H0	EN	B	D0	nd	D0	nd	D0	nd
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

D371X / J-6/10/16 ZQCPR-serien

Nominel størrelse		ANSIGT TIL ANSIGT	Størrelse (mm)				Forbindelsesstørrelse						Vægt (KG)
Nominel størrelse		ANSIGT TIL ANSIGT	Størrelse (mm)				0.6MPa		1.0MPa		1.6Mpa
毫米	英寸	L	H	H0	EN	B	D0	nd	D0	nd	D0	nd	KG
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18	7
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18	8
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18	8.5
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18	10
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18	11.4
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22	14
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22	30
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26	38
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26	49
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26	82
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30	107
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30	120
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33	158
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36	308
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36	410
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39	500
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39	595
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42	680
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48	733
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48	970
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56	1130
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	4-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62

D671X / J-6/10/16 ZQCPR-serien

(DN)	L	D1	D	z-φd	H	H0	EN	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
